Topologi Jaringan

Pengertian Topologi Jaringan

Topologi jaringan adalah sebuah pola inter koneksi dari beberapa terminal komputer. Topologi jaringan juga merupakan representasi geometri dari hubungan antar perangkat (terminal komputer, repeaters, bridges) satu dengan lainnya.

Jenis Topologi Jaringan

1. Topologi Bus
2. Topologi Cincin / Ring
3. Topologi Pohon / Tree
4. Topologi Bintang / Star
5. Topologi Acak / Mesh
6. Topologi Extended Star

Topologi Bus

Topologi bus merupakan topologi dimana semua perangkat keras terhubung melalui kabel tunggal yang kedua ujungnya tidak tertutup dan masing-masing ujungnya menggunakan sebuah perangkat terminator. Jika alamat perangkat sesuai dengan alamat pada informasi yang dikirim, maka informasi akan diterima dan diproses. Jika tidak, maka informasi akan diabaikan.

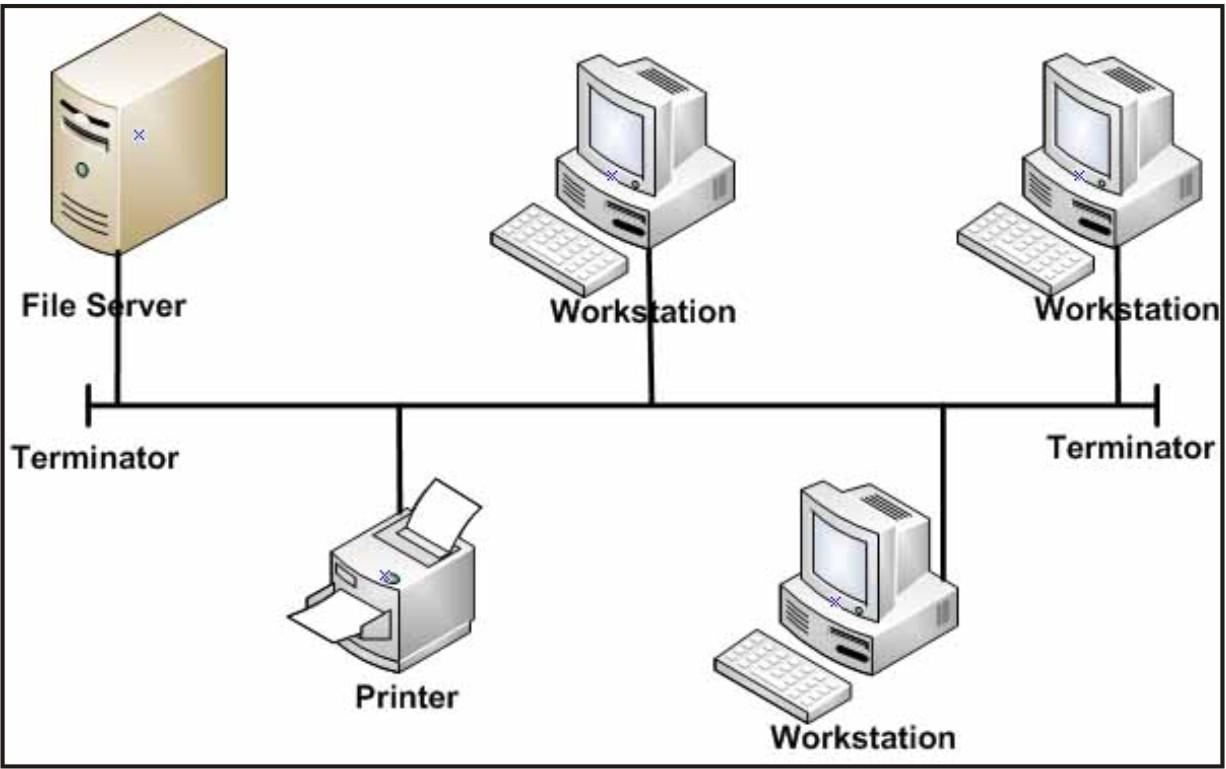

Model Topologi BUS

Keuntungan Topologi Bus adalah :

1. Jarak LAN tidak terbatas.
2. Kecepatan pengiriman tinggi.
3. Tidak diperlukan pengendali pusat.
4. Jumlah perangkat yang terhubung dapat dirubah tanpa mengganggu yang lain.
5. Kemampuan pengembangan tinggi.
6. Keterandalan jaringan tinggi.
7. Kondusif untuk jaringan gedung bertingkat.

Kerugian Topologi Bus adalah :

1. Jika tingkat traffic tinggi dapat menyebabkan kemacetan.
2. Diperlukan repeater untuk memperkuat sinyal.
3. Operasional jaringan LAN tergantung tiap perangkat.

Topologi Ring

Topologi ring merupakan topologi dimana setiap perangkat dihubungkan sehingga berbentuk lingkaran. Setiap informasi yang diperoleh akan diperiksa alamatnya oleh perangkat jika sesuai maka informasi akan diproses sedangkan jika tidak maka informasinya akan diabaikan.

Model Topologi RING

Keuntungan Topologi Ring adalah:

1. Kecepatan pengiriman tinggi.
2. Dapat melayani traffic yang padat.
3. Tidak diperlukan host, relatif murah.
4. Dapat melayani berbagai mesin pengirim.
5. Komunikasi antar terminal mudah.
6. Waktu yang diperlukan untuk pengaksesan data optimal.

Kerugian Topologi Ring adalah:

1. Perubahan jumlah perangkat sulit.
2. Kerusakan pada media pengirim dapat mempengaruhi seluruh jaringan.
3. Harus memiliki kemampuan untuk mendeteksi kesalahan untuk kemudian di isolasi.
4. Kerusakan salah satu perangkat menyebabkan kelumpuhan jaringan.
5. Tidak baik untuk pengiriman suara, video dan data.



Topologi Tree

Topologi tree merupakan generalisasi dari topologi bus, media transmisi berupa kabel yang bercabang tanpa loop tertutup. Topologi tree selalu dimulai pada titik yang disebut headend. Satu atau beberapa kabel berasal dari headend.

Keuntungan Topologi Tree adalah :

1. Kontrol manajemen mudah karena bersifat terpusat.
2. Mudah untuk dikembangkan.

Kerugian Topologi Tree adalah :

1. Karena data yang dikirim dan diterima oleh semua perangkat diperlukan mekanisme untuk mengidentifikasi perangkat yang ingin dituju.
2. Diperlukan mekanisme transmisi data untuk menghindari over lapping sinyal jika 2 perangkat mengirim data secara bersamaan.



Topologi Star

Pada topologi star terdapat perangkat pengendali yang berfungsi sebagai pengatur dan pengendali komunikasi data. Sedangkan perangkat lain terhubung dengan perangkat pengendali sehingga pengiriman data akan melalui perangkat pengendali. Sekarang ini jenis topologi ini banyak sekali digunakannya karena memiliki banyak kelebihan daripada topologi-topologi yang lainnya.

Model Topologi STAR

Keuntungan Topologi Star adalah:

1. Dapat diandalkan
2. Mudah dikembangkan
3. Keamanan data tinggi
4. Kemudahan akses ke jaringan LAN lain

Kerugian Topologi Star adalah:

1. Jika trafik padat maka dapat menyebabkan lambatnya jaringan
2. Jaringan sangat bergantung pada perangkat pengendali.

Topologi Mesh

Jenis topologi yang merupakan dari berbagai jenis topologi yang lain (disesuaikan dengan kebutuhan). Biasanya digunakan pada jaringan yang tidak memiliki terlalu banyak node di dalamnya. Dikarenakan setiap perangkat dihubungkan dengan perangkat lainnya.

Model Topologi MESH

Keuntungan Topologi Mesh adalah:

1. Memiliki respon waktu cepat.
2. Tidak memerlukan protocol tambahan karena tidak ada fungsi switching.

Kerugian Topologi Mesh adalah:

1. Biaya cukup mahal.

 Topologi Extended Star
Topologi Extended Star merupakan perkembangan lanjutan dari topologi star.



Kelebihan Topologi Extended Star

•  Jika satu kabel sub node terputus maka sub node yang lainnya tidak terganggu, tetapi apabila central node terputus maka semua node disetiap sub node akan terputus

Kekurangan Topologi Extended Star

• Tidak dapat digunakan kabel yang “lower grade” karena hanya menghandel satu traffic node, karena untuk berkomunikasi antara satu node ke node lainnya membutuhkan beberapa kali hops.
